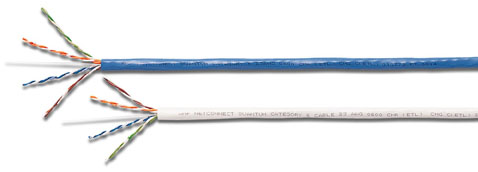

Category　６　UTP　Ｓｙｓｔｅｍ

型番 色 グレード エコ対応 長さ(m) 外径(mm) 梱包形態
6-1427222-2 　白 CMR － 305 6.4 箱
6-1427222-6 　青 CMR － 305 6.4 箱
0-0219585-2 　白 CMR ○ 305 6.4 リールinBOX
0-0219560-2 　白 CMR － 305 5.9細径 リールinBOX
0-0219560-6 　青 CMR － 305 5.9細径 リールinBOX

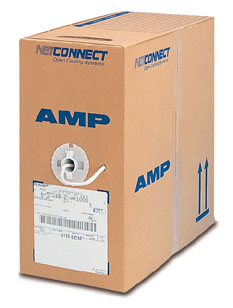

リールinBOX リール型 箱型

　

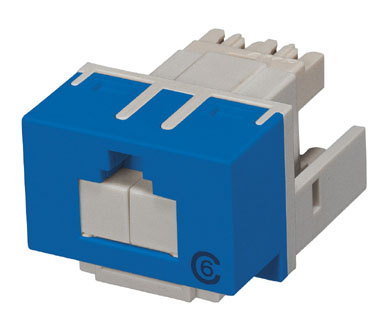

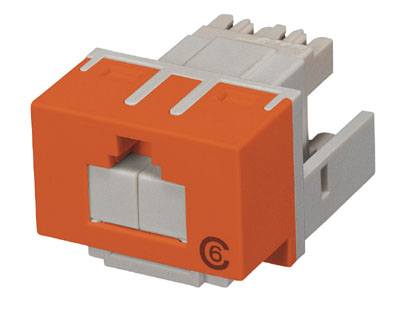

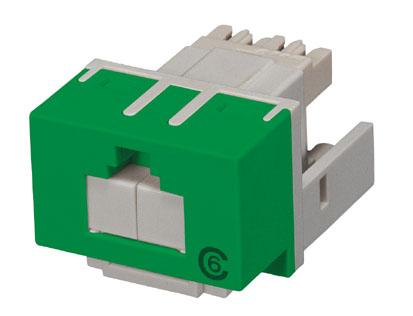

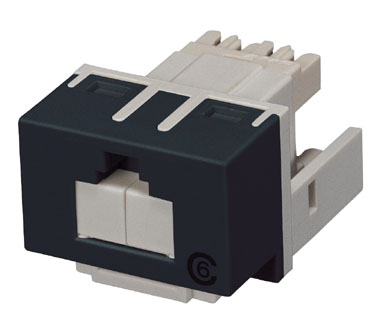

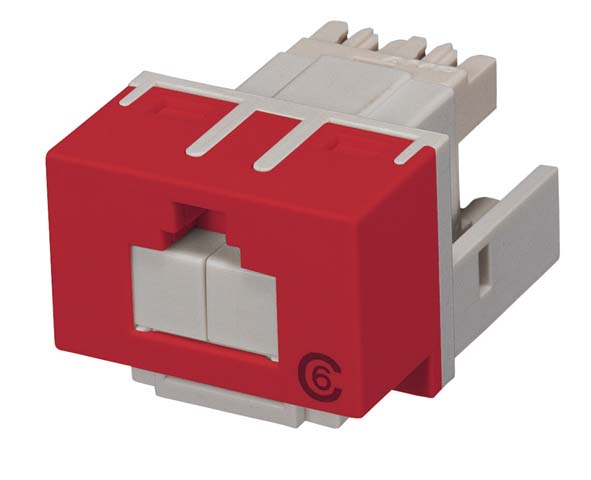

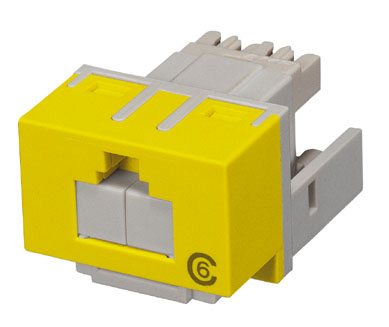

　シャッター付ユニット　ＳＸシリーズ
1427006-1 1427006-2 1427006-3 1427006-4 1427006-5 1427006-6 1427006-7 2-178588-5
白 黒 赤 青 緑 黄 橙 ﾌﾞﾗﾝｸﾕﾆｯﾄ
シャッター付ユニット　ＳＸシリーズ　専用BOX
①　0-1427008-1 1ﾎﾟｰﾄ上記シャッター付ユニットを入れて使用します W34xD58xF25
②  0-1427009-1 2ﾎﾟｰﾄ上記シャッター付ユニットを入れて使用します W60xD58xH25
③  0-1427010-1 4ﾎﾟｰﾄ上記シャッター付ユニットを入れて使用します W128xD70xH28
④  0-1427011-1 6ﾎﾟｰﾄ上記シャッター付ユニットを入れて使用します W180xD70xH28

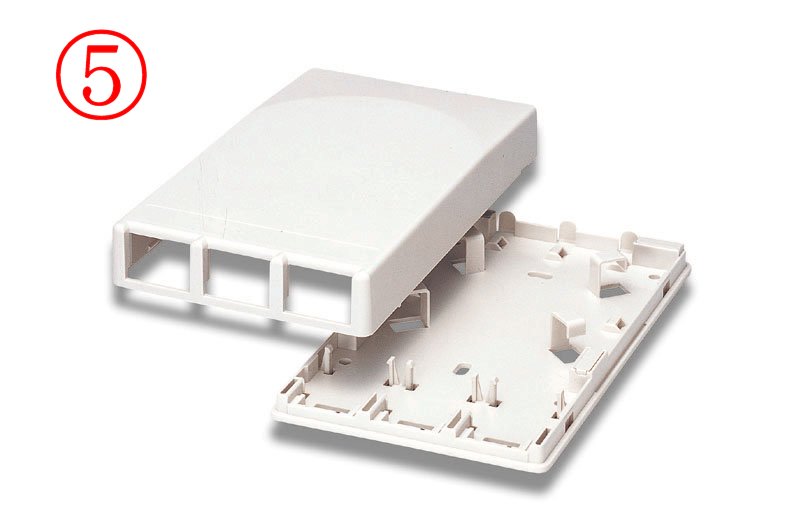

⑤　2-0178588-7 3ﾎﾟｰﾄ上記シャッター付ユニットと別掲載を入れて使用します W103xD147xH27

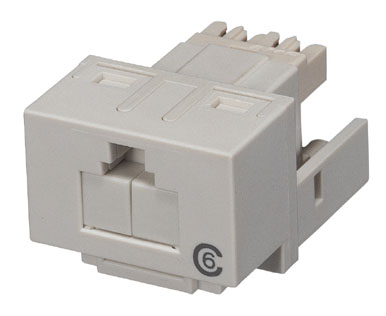

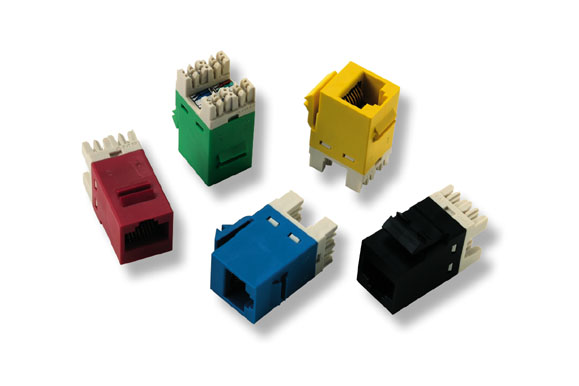

シャッター付モジュラージャック　ＳＸシリーズ　JISプレート用

1427007-1　白 　
1427007-2　黒 　
1427007-3　赤 　
1427007-4　青 　
1427007-5　緑 　
1427007-6　橙 　
1427007-7　黄 　
1427007-8 ｵﾌﾎﾜｲﾄ 　

ページのTOPへ

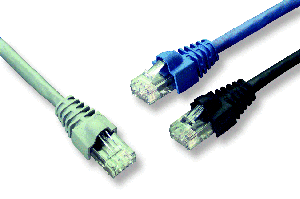

ﾊﾟｯﾁｹｰﾌﾞﾙ
注　５６８Ｂ　結線　　発注ロット　１０本単位となります。
色 長さ　8feet  2.4m 長さ　10feet  3.0m 長さ　16feet  4.8m 長さ　25feet  7.5m
黒 0-219884-8 1-219884-0 1-219884-6 2-219884-5
青 0-219886-8 1-219886-0 1-219886-6 2-219886-5
緑 0-219887-8 1-219887-0 1-219887-6 2-219887-5
赤 0-219888-8 1-219888-0 1-219888-6 2-219888-5
白 0-219889-8 1-219889-0 1-219889-6 2-219889-5
黄 0-219890-8 1-219890-0 1-219890-6 2-219890-5
橙 0-219891-8 1-219891-0 1-219891-6 2-219891-5

　ページのTOPへ

型番 ﾎﾟｰﾄ数 サイズ
0-1375013-1 12 254x60( 取り付け枠寸法）
0-1375014-1 24 EIAラック　44.5(1U)
0-1375015-1 45 EIAラック　88.9(2U)

　

型番 色 　
0-1375055-2 黒 　
0-1375055-3 白 　
0-1375055-5 橙 　
0-1375055-6 青 　
0-1375055-7 赤 　
0-1375055-8 黄 　
0-1375055-9 緑 　

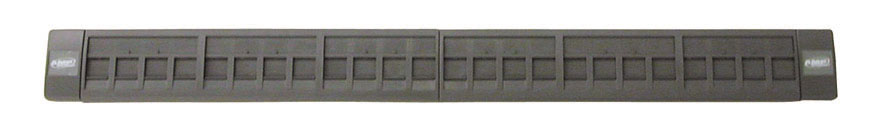

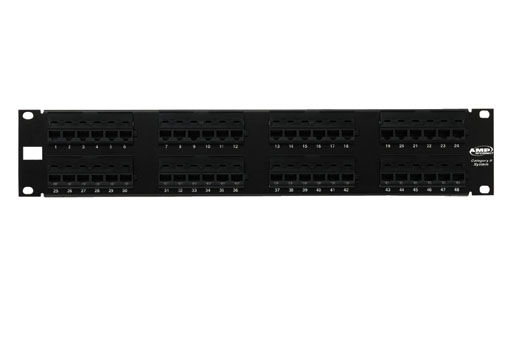

CAT-6　ＳＬｼﾘｰｽﾞｼｬｯﾀｰ付きﾊﾟｯﾁﾊﾟﾈﾙ

型番 ポート数 サイズ

色
0-442113-3 16 EIAラック　44.5(1U) ダークグレー
0-442113-6 24 EIAラック　44.5(1U) ダークグレー

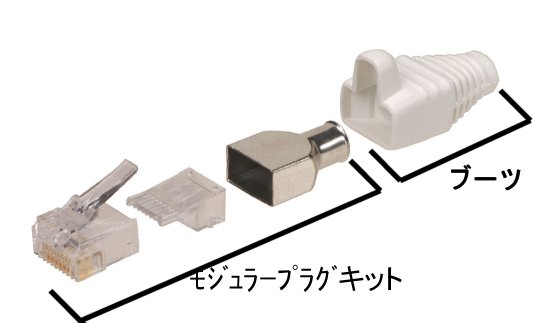

型番 用途 適合ケーブル 梱包
5-1375204-2 単線用 外径5.0～6.0ﾊﾟｲ　AWG23～24単線 500個
5-1375202-2 撚線用 外径5.0～6.0ﾊﾟｲ　AWG23～26撚線 500個
ブーツ型番 ケーブル径 色(型番*印に数字が入ります） ロット
1-0737893-* 最大6.0ﾊﾟｲ 白-1,赤-3,青-4,緑-5,黄-6,黒-7,橙-8 100個

ページのTOPへ

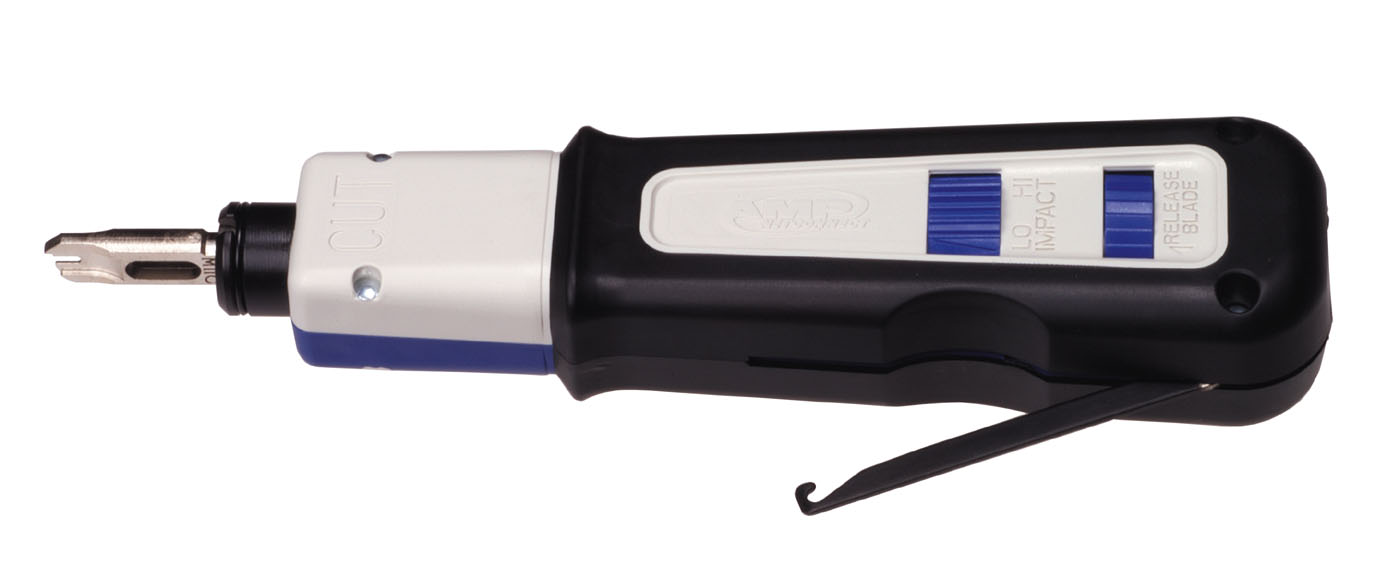

パンチダウン工具

工具型番（刃付） 替え刃型番 　
0-1375308-1 0-1375309-1 　
　

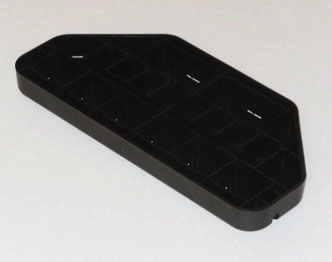

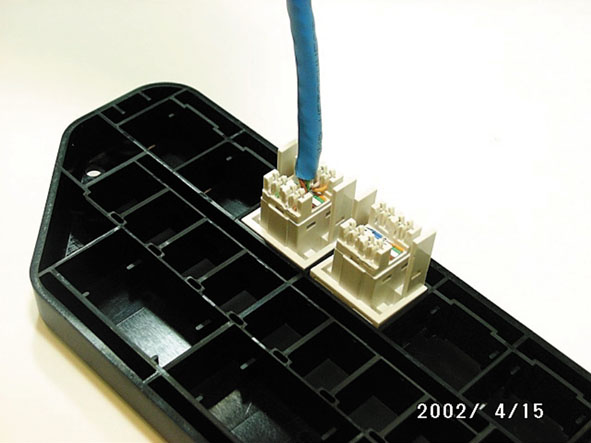

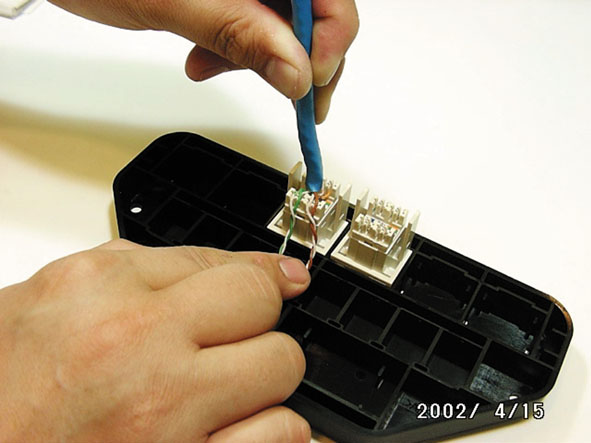

ｼﾞｬｯｸﾎﾙﾀﾞｰ

型番

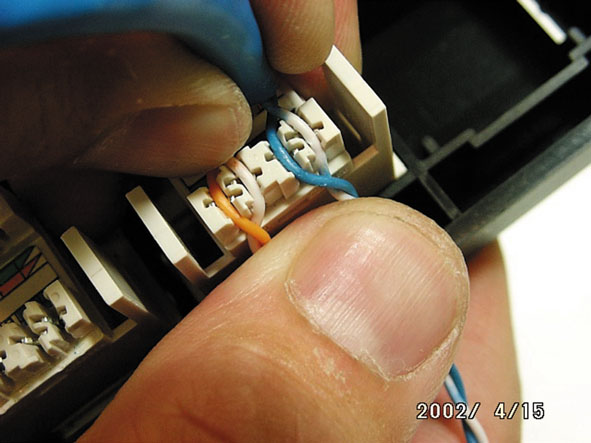

 参考使用画像
0-1427014-1
　

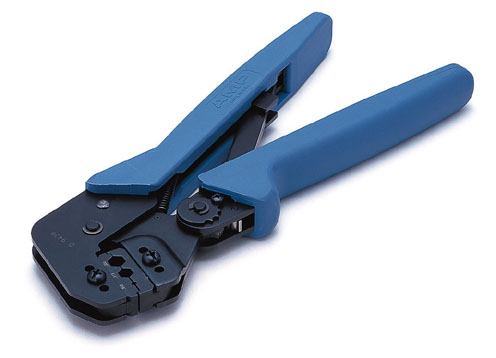

CAT-6用ﾓｼﾞｭﾗｰ工具

工具型番（ﾀﾞｲｽ付） 0-790163-1
本体のみ型番 0-354940-1
ダイス型番 0-790163-2
　 　
上記は参考画像です 　 　
